膜厚分布測定装置 FiDiCa®(フィディカ)

Topics SEMICON Japan 2022の弊社ブースとFiDiCa®を紹介いただきました!

膜厚分布を非接触で高速・高精度に測定・可視化

    • 半導体やフィルム、液膜などの膜厚分布を非接触で高速・高精度にマッピングできる、2次元分光干渉膜厚計
    • 50nm~800μmまで、幅広い膜厚(薄膜、厚膜、極厚膜)レンジの測定に対応
    • 分光干渉法を用いた高い測定精度
    • 独自アルゴリズムを用い、100万点~400万点の測定データを数分で高速演算
    • オフラインの卓上装置から、インライン機までカスタマイズ可能
    • 多層膜測定にも対応
  • NEW  動画配信中!
    動画配信中!
    ※音声はミュート設定になっております。

光干渉を利用した膜厚測定とは?

屈折率n1の膜に対して色々な波長λが含まれる白色光を入射角θ0で入射すると、表面反射光と、屈折角θ1で屈折したあと膜の裏面で反射した裏面反射光との間に光路差2n1dcosθ1(位相差2n1dcosθ1/λ)が生じるため(図1)、波長λによって強め合ったり、弱め合ったりする干渉現象が起こります。 この干渉現象は膜厚によって変化するため(図2)、分光スペクトルデータを解析することにより膜厚を算出することが可能になります。当社では、ハイパースペクトルカメラを用いて分光スペクトルデータを取得することによって、高速な膜厚測定を可能にしています。(関連ワード:分光干渉膜厚計・光干渉膜厚計)

  • (図1)分光干渉法による膜厚測定とは
    (図1)分光干渉法による膜厚測定とは
  • (図2)膜厚と分光スペクトル
    (図2)膜厚と分光スペクトル

従来法と膜厚分布測定装置FiDiCa®の比較(薄膜モデルで厚み測定実施の場合)

<従来法>エリプソメトリ(エリプソメータ―)/分光干渉膜厚計   膜厚分布測定装置FiDiCa®
エリプソメトリ/分光干渉膜厚計   膜厚分布測定装置FiDiCa®
1万点 測定点数 400万点
数時間 測定時間 数分
X-Y2軸スキャン スキャン 1軸

膜厚分布測定装置FiDiCa®シリーズ製品ラインナップ

Sシリーズ 標準モデル

  • 特長

    • 100万点~400万点を2分以内で高速測定・膜厚計算
    • 豊富なラインナップで多様なアプリケーションに適用可能
    • 研究開発から欠陥検査まで適用可能
    • 主な用途
      • 薄膜モデル:SiO2膜、スパッタ膜、レジスト、液膜、油膜、コーティング膜
      • 厚膜モデル:各種ウェーハ、PETフィルム、その他フィルム、ガラス等
      • 極厚膜モデル:各種ウェーハ、バルクウェーハ、フィルム、ガラス等
    型式 FDC-S□□□□
    計測膜厚範囲※1 50nm~20μm(薄膜モデル)
    1μm~100μm(厚膜モデル)
    20μm~800μm(極厚膜モデル)
    測定サイズ 4インチ~12インチウェーハ
    A4サイズ
    測定点数 約400万点(薄膜モデル)
    約150万点(厚膜モデル)
    約100万点(極厚膜モデル)
    空間分解能※2 約50μm~150μm(薄膜モデル)
    約80μm~250μm(厚膜モデル)
    約100μm~300μm(極厚膜モデル)
    測定速度※1 2分以内
    繰り返し再現性※3 3σ<1.0nm(薄膜・厚膜モデル)
    3σ<10nm(極厚膜モデル)
    装置サイズ
    (12インチウェーハの場合)
    約W810×D820~880×H2,000mm
    • 材質、条件によります。
    • サンプルサイズによります。
    • 校正された厚さ1μmのSiウェーハ上のSiO2膜にて。

Hシリーズ 高分解能モデル

  • 特長

    • 6インチウェーハの全面測定可能
    • サンプル全面測定と局所的な厚さを高分解能(約5μm)で測定可能
    • 卓上に設置出来るコンパクト設計
    • 主な用途
      • デバイスパターン上の膜厚分布測定 等
    型式 FDC-H1510
    計測膜厚範囲※1 100nm~10μm
    測定サイズ 局所測定:約3mm角
    全面測定:約150mm
    (6インチウェーハ)
    測定点数 約20万点
    空間分解能 約5μm
    測定速度※1 局所測定:約30秒
    全面測定:約10分
    繰り返し再現性※2 3σ<1.0nm
    装置サイズ W500×D620×H280mm
    • 材質、条件によります。
    • 校正された厚さ1μmのSiウェーハ上のSiO2膜にて。

    高分解能FiDICa [事例集PDF]

Wシリーズ ウェブ検査用モデル

  • 特長

    • カメラ、照明を一体のユニット化したモデル
    • 現地調整不要で設置・交換が容易
    • 複数台設置により幅広な対象にも対応可能
    • ラインスキャンによりインライン膜厚の測定が可能
    • 主な用途
      • フィルム、ガラス、基材上の塗工膜等のインライン膜厚測定
    型式 FDC-W2520 FDC-W5020
    計測膜厚範囲※1 100nm~20μm
    測定幅※2 100mm 500mm
    空間分解能 0.13mm 0.26mm
    測定速度※1 約20ライン/秒
    繰り返し再現性※3 3σ<1.0nm
    装置サイズ W320×D220×H850mm W640×D220×H850mm
    • 材質、条件によります。
    • 対象物により、更なる幅広対応も可能です。
    • 校正された厚さ1μmのSiウェーハ上のSiO2膜にて。

Dシリーズ 広レンジモデル

  • 特長

    • 薄膜~厚膜まで幅広い膜厚範囲を測定可能(FDC-D30HU)
    • サンプル全面測定と局所的な高分解能(50μm)測定(FDC-D3020)
    • CtoC搬送機付きモデルあり
    型式 FDC-D30HU
    (薄膜~厚膜測定)
    FDC-D3020
    (高・低分解能測定)
    計測膜厚範囲※1 50nm~100μm 100nm~20μm
    測定サイズ 4~12インチウェーハ(選択可)
    測定点数 約400万点
    空間分解能 約5μm~150μm
    測定速度※1 10分以内
    繰り返し再現性※2 3σ<1.0nm
    装置サイズ 仕様による
    • 材質、条件によります。
    • 校正された厚さ1μmのSiウェーハ上のSiO2膜にて。

膜厚分布測定装置FiDiCa®(フィディカ)測定事例

シリコンウェーハ

  • シリーズ Sシリーズ
    モデル 薄膜モデル
    空間分解能 約75μm
    測定点数 約400万点
  • シリコンウエハ 外観写真
    外観写真
  • シリコンウエハ 膜厚分布図
    膜厚分布図

ポリカーボネートコート(DVD)

  • シリーズ Sシリーズ
    モデル 厚膜モデル
    空間分解能 約100μm
    測定点数 約150万点
  • ポリカーボネートコート 外観写真
    外観写真
  • ポリカーボネートコート 膜厚分布図
    膜厚分布図

OHPフィルム

  • シリーズ Sシリーズ
    モデル 薄膜モデル
    空間分解能 約100μm
    測定点数 約400万点
  • OHPフィルム 外観写真
    外観写真
  • OHPフィルム 膜厚分布図
    膜厚分布図

バルクウェーハ

  • シリーズ Sシリーズ
    モデル 極厚膜モデル
    空間分解能 約100μm
    測定点数 約100万点
  • 外観写真
    外観写真
  • 膜厚分布図
    膜厚分布図

PETフィルム(100μm)

  • シリーズ Sシリーズ
    モデル 極厚膜モデル
    空間分解能 約200μm
    測定点数 約100万点
  • 膜厚分布図
    膜厚分布図

PETフィルム(250μm)

  • シリーズ Sシリーズ
    モデル 極厚膜モデル
    空間分解能 約200μm
    測定点数 約100万点
  • 膜厚分布図
    膜厚分布図

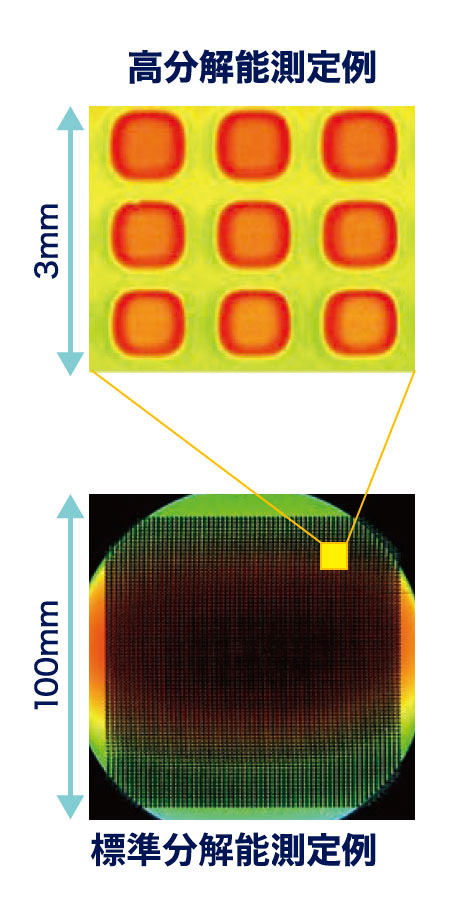

パターン付きウェハの膜厚分布測定

  • シリーズ Hシリーズ
    モデル 高分解能モデル
    空間分解能 約5μm
    測定点数 約20万点

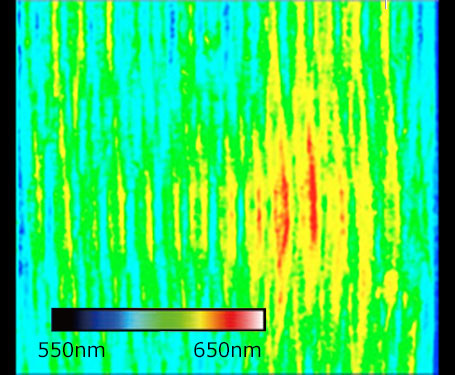

潤滑油の膜厚分布
