最大容量800Jの計装化シャルピー試験を実施できます。

計装化シャルピー試験の概要

試験規格（JIS B 7755：金属用シャルピー振り子式衝撃試験－計装化装置）のシャルピー衝撃試験を実施し、衝撃力－変位曲線および特性値を算出します。容量800Jのため、上部棚吸収エネルギー近辺のデータも取得可能です。

計装化シャルピー試験方法

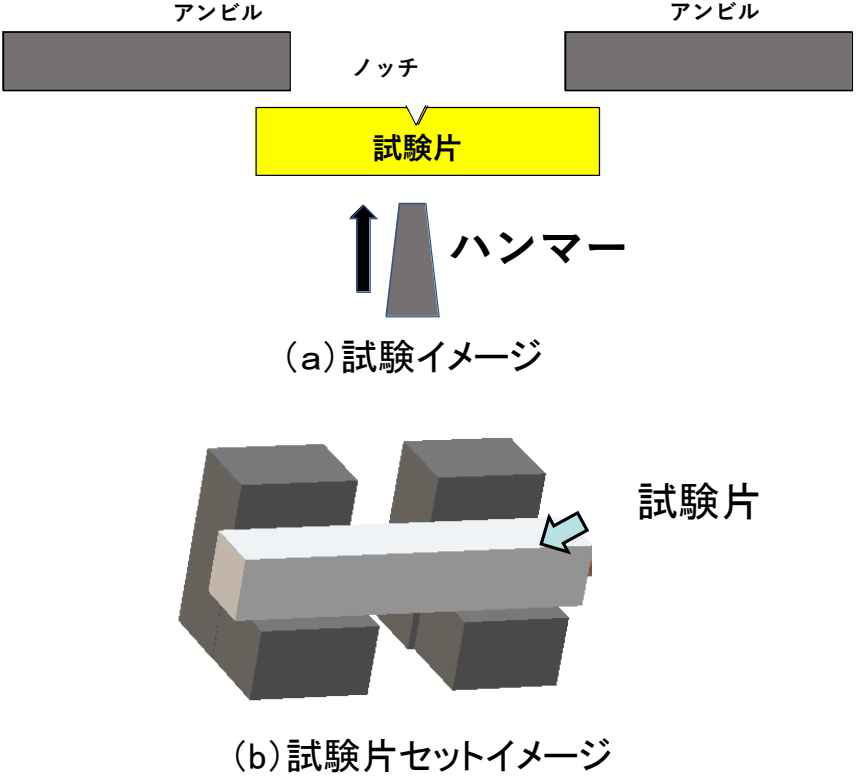

計装化シャルピー試験とは、シャルピー衝撃試験機のハンマー部分にひずみゲージを取り付け、衝撃荷重の時間変化を記録する試験です。シャルピー衝撃試験を図1に示します。

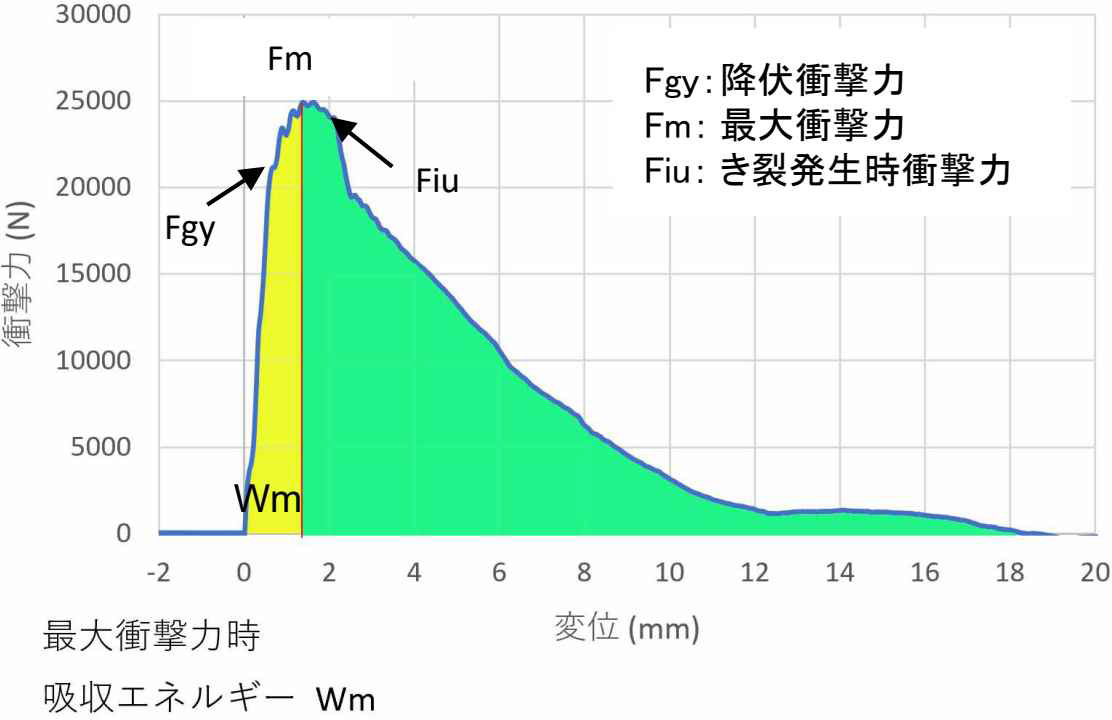

計装化シャルピー試験では、図2に示すような衝撃力－変位曲線を取得・スムージング処理（ノイズ低減）を行い、最大衝撃力時までの吸収エネルギー等の特性値を算出できます。

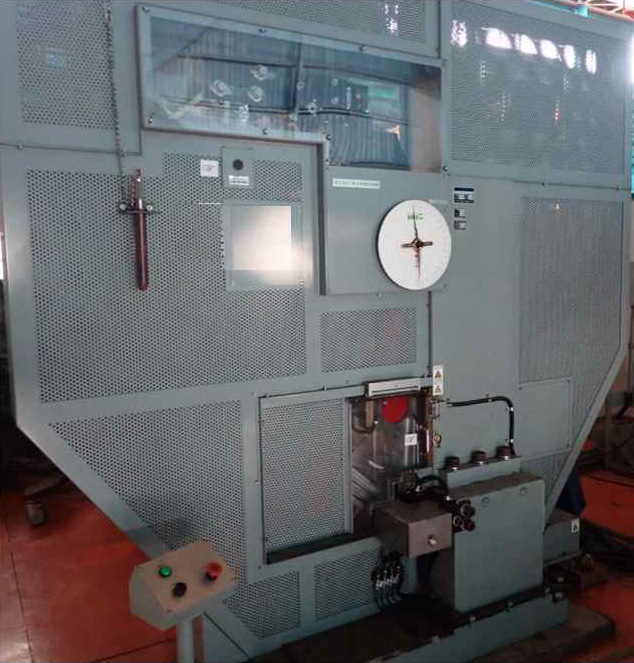

計装化シャルピー試験機

容量	800J 東京衡機試験機製
ハンマー衝撃刃形状	刃先R2mm
	刃先角度30°
	刃幅16mm
衝撃速度	約 5.4m/sec
ハンマー持上げ角度	125°

定型外の試験片での実施、極低温（液体He温度）試験での実施等、お気軽にご相談下さい。
