シャワー方式の複合サイクル腐食試験に対応いたします。
オーバーヘッド方式よりFord規格にも対応できます。

JASO M609-24 B法、C法 のシャワー方式に対応

長らくCCT試験の主流であったJASO M609-91が2024年に廃止され、従来の塩水噴霧方式より液滴が大きな塩水シャワー方式が新たに規定されました。当社では改訂されたJASO M609-24 (新JASO)のシャワー方式にも対応しております。
試験片作製から、シャワー方式でのCCT試験実施、その後の腐食解析まで幅広く承っております。

オーバーヘッド方式の採用により、Ford社の規格にも対応

シャワー方式にも複数あり、塩水噴霧方式のように下から上に吹き上げるタイプ(ボトムシャワー)と、槽内上部から吹きかけるタイプ(オーバーヘッドシャワー)とがあり、Ford CETP 00.00-L-467ではオーバーヘッドシャワーが要求されています。

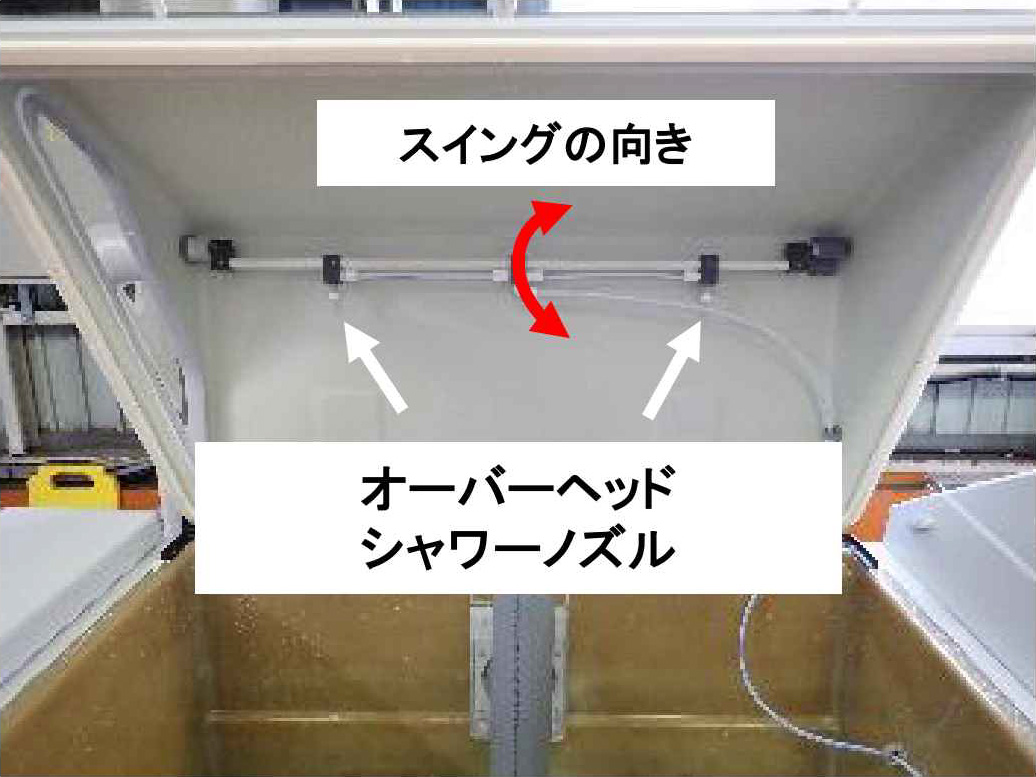

当社試験機は揺動型のオーバーヘッドシャワー方式を採用し、Ford社の規格にも対応しております。

対応規格

Ford CETP 00.00-L-467、GMW 14872、GM 9540P、SAE J 2334、JASO M 609-24 B法/C法　など

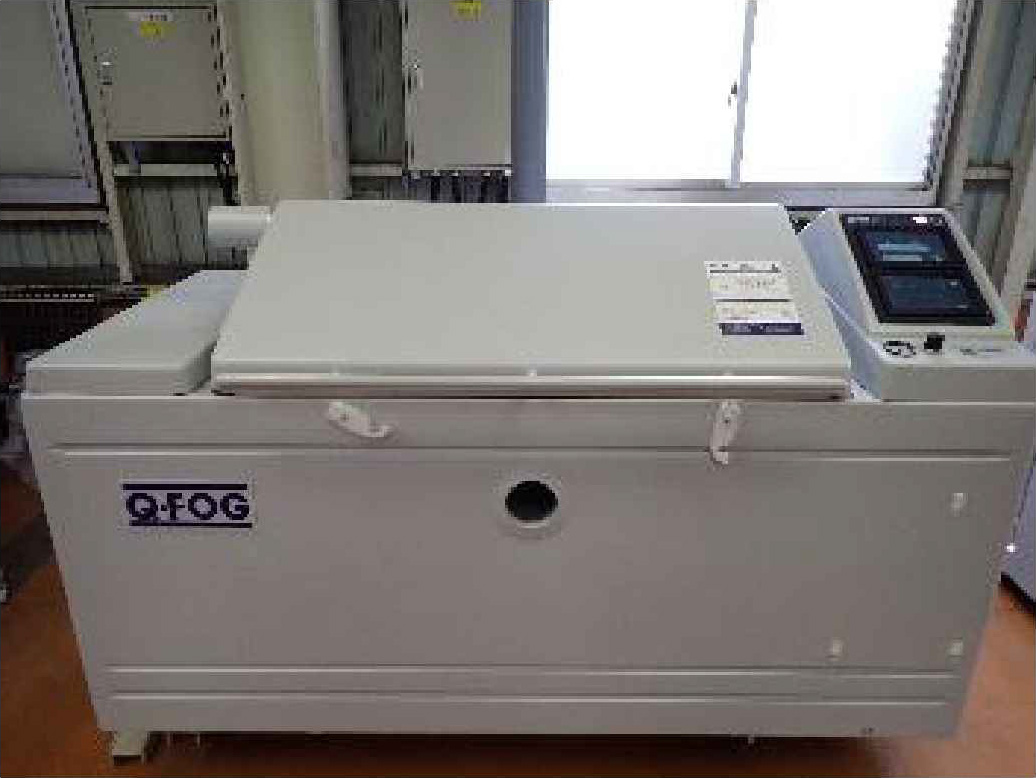

シャワー方式対応CCT試験機

• 仕様

  項目	仕様
  装置名称	Q-FOG CRH-600-HTCR (Q-Lab社製)
  試験槽内寸法	W 1090 mm × D 660 mm × H 460 mm
  シャワー方式	オーバーヘッド方式 (スイング可能)
  温度範囲	噴霧　　　 20～60℃ 乾燥　　　 20～70℃ 湿潤　　　 20～60℃ シャワー　 20～50℃
  耐荷重	113 kg



•
