事例集

樹脂・複合材料成形品内部のボイドや異物を非破壊で調査いたします。

X線CTとは

X線CTとは、360°方向から撮影した2次元画像を3次元に再構築することで物体内部を立体的に可視化する手法です。
樹脂や複合材料等の成形物内部の構造や内包物（ボイドや異物）を非破壊で評価することが可能です。

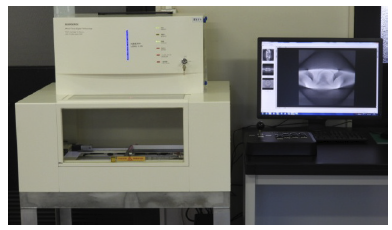

X線CT装置の仕様

•

  【テーブル】
  テーブルサイズ：350 mm（X）×270 mm（Y）

  ストローク(X) : 325 mm

  ストローク(Y) : 245 mm

  ストローク(Z) : 200 mm

  XYZθ電動

• 【X線源】
  管電圧：10～130 kV
  （最大15mm鋼板を透視可能）
  管電流：10～300 μA

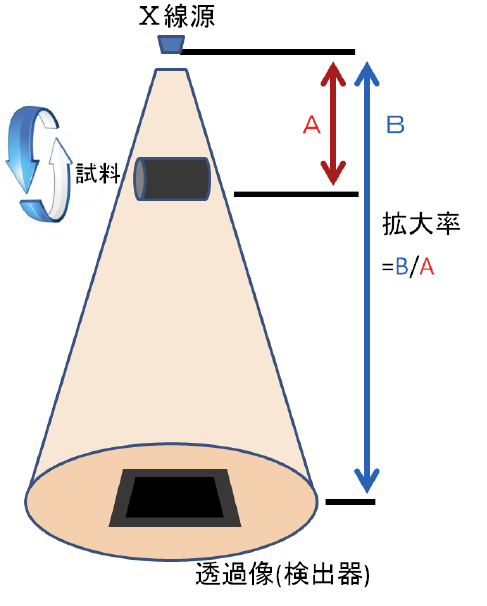

  画素分解能：2 μm（拡大率10倍時）

  測定可能試料サイズ
  ⇒　φ40mm×200mm長さ

  試料中の3D画像化可能領域
  ⇒　24 mm×16 mm×16 mm

•

樹脂成形物内部のボイド調査事例

•

• 調査対象

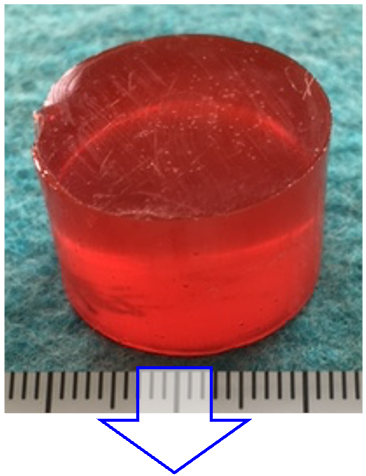

  エポキシ樹脂製の成形物
  サイズ　：φ20 mm×15 mm高さ

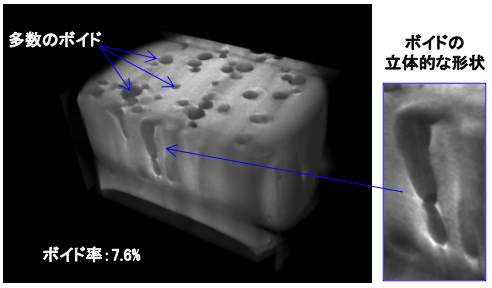

• • 各方向の断面情報から、ボイド形状、分布状況を調査することができます。
  • Ｘ線透過率の異なる領域の体積を計測することが可能です。ボイド率、複合材料中の粒子含有率、繊維含有率、異物の割合等を評価することができます。

• X線CTにて360°からの情報取得後、再構築

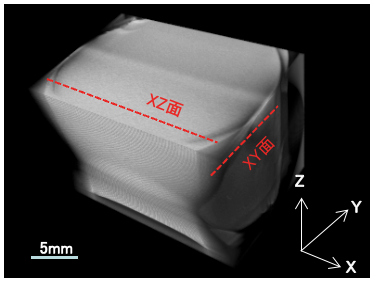

  赤点線部を画像上で切断

• 再構築画像から、いずれの断面観察も可能
