気流温度分布の可視化技術

当社では、これまで赤外線カメラによる気流の可視化技術を開発してきました。この技術は大気中のCO₂を利用するもので、CO₂に感度のある赤外線カメラと独自の画像処理技術を組み合わせることで、CO₂をトレーサとした気流可視化を行うものです。しかし、気流によって生じる温度の変化が不明なことが課題でした。

当社ではこの課題に対応するため、フィルターによって2波長に分光された温度情報に基づく新しい気流可視化技術を開発しました。これにより、気流と気流によって生じる温度変化を把握できます。

測定原理

CO₂は約4.3µmの波長に放射特性がありますが、本技術では、4.3µmを中心とする波長と4.3µmを含まない波長での温度を、高速回転するフィルターホイールつき赤外線カメラを用いることで、1台で同時測定します。

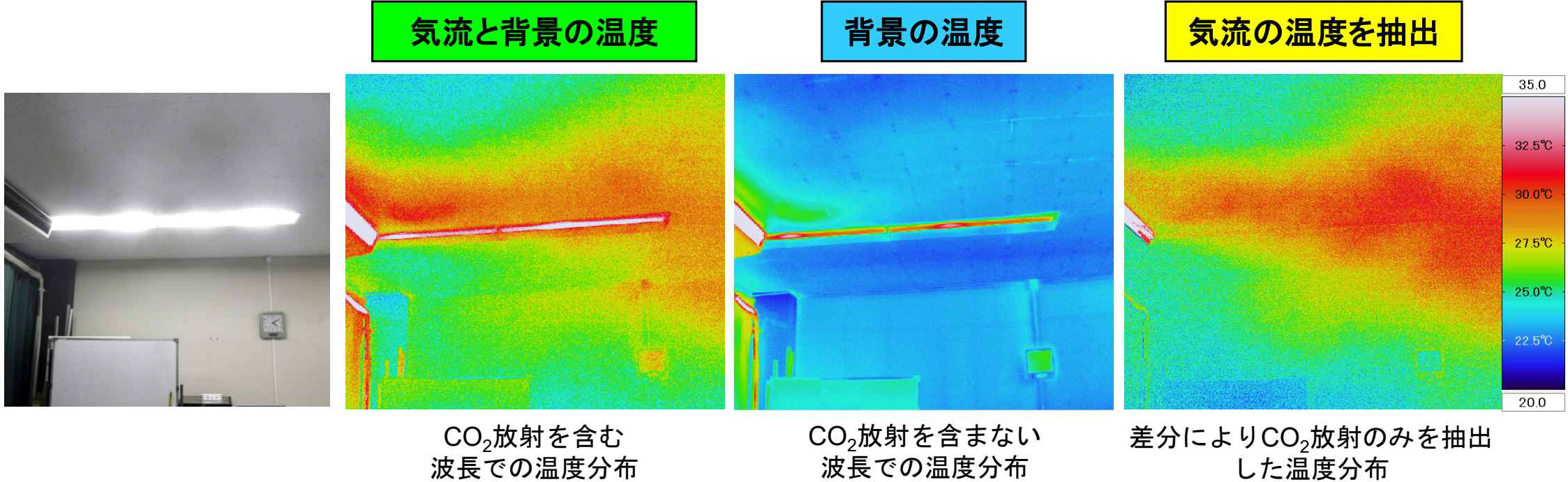

4.3µmを中心とした波長成分からはCO₂（気流）と背景が重ね合わされた温度分布が測定されますが、4.3µmを含まない波長成分からは背景の温度分布だけが測定されます。したがって、両者の差分に基づくことでCO₂の温度分布（＝気流の温度分布）だけを抽出できます。

測定例

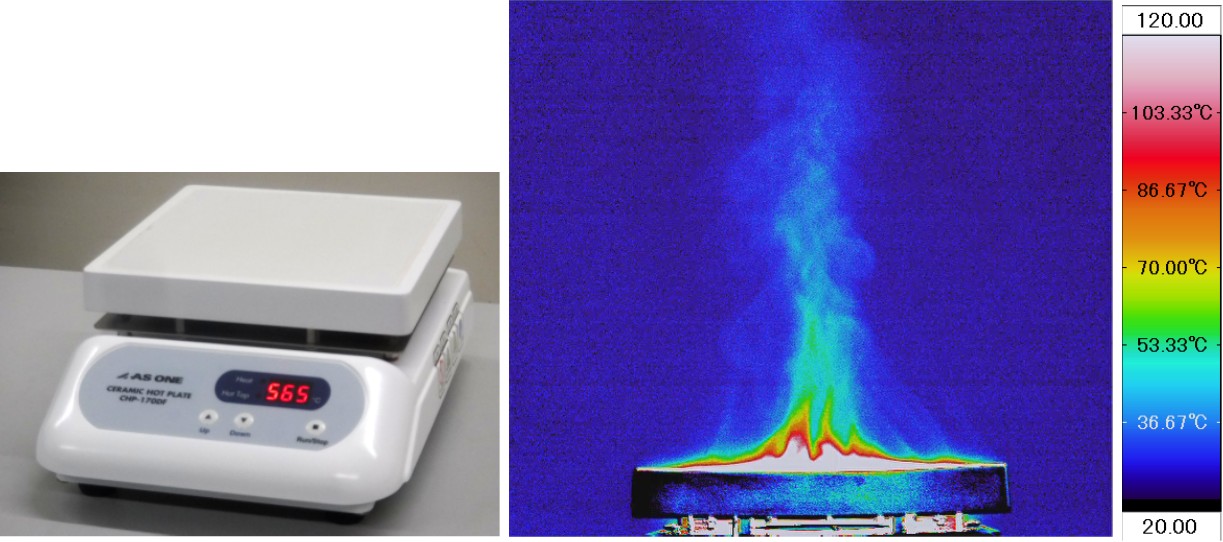

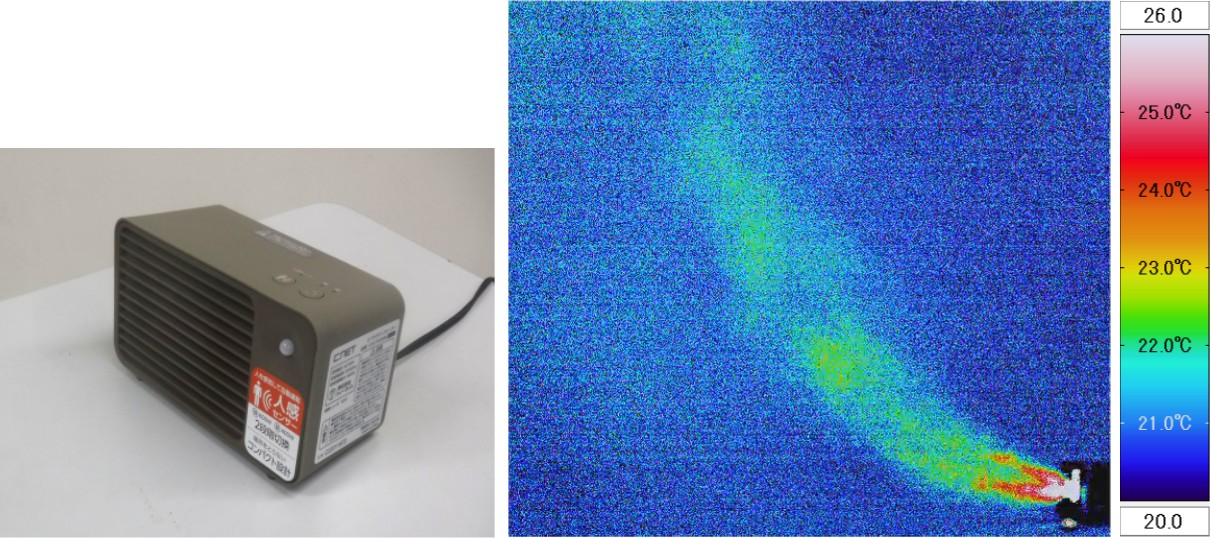

本システムにより、気流とともに、気流による温度変化が可視化できることから、従来法に比べ直観的でわかりやすい気流像が得られます。

気流による空気循環の様子が可視化できることから、エアコン等の冷暖房効率や、サーキュレータの効果などを評価できます。
