申請書類作成の目的

新規な溶接施工を実施する際、溶接施工要領書（WPS）と溶接法施工試験成績書（PQRあるいはWPAR）の提出を要求されることが増えております。
国内での一般的な溶接においては、JIS Z 3040またはJIS Z 3422-1等に準拠して作成されます。しかし近年、熟練技術者の低減により、書類の作成は困難となってきております。特にISO規格の翻訳規格であるJIS Z 3420～2は、初心者には理解にくくなっております。

（関連するJIS規格の名称）

JIS Z 3040：1995 溶接施工方法の確認試験方法
JIS Z 3420：2003 金属材料の溶接施工要領及びその承認－一般原則
JIS Z 3421-1：2003 金属材料の溶接施工要領及びその承認－アーク溶接の溶接施工要領書
JIS Z 3422-1：2003 金属材料の溶接施工要領及びその承認－溶接施工法試験　第1部

（参考）
WPS = Welding Procedure Specification ＝ 溶接施工要領書
PQR = Procedure Qualification Record ＝ 溶接施工試験成績書
WPAR = Welding Procedure Approval Record ＝ 溶接施工承認記録

WPS及びPQR作成に関する支援内容

本基準に基づき書類を作成するには、母材の材料区分や溶接法に配慮しながら、詳細な試験条件を選択する必要があります。また材料試験の実施内容によって、要領書で認定できる範囲が決まるため、実際の施工での種々の板厚を考慮して、試験時の板厚を決定する必要があります。当社では、規格の詳細事項に詳しい担当者が適切にアドバイスして、試験方案作成および書類作成をお手伝いいたします。

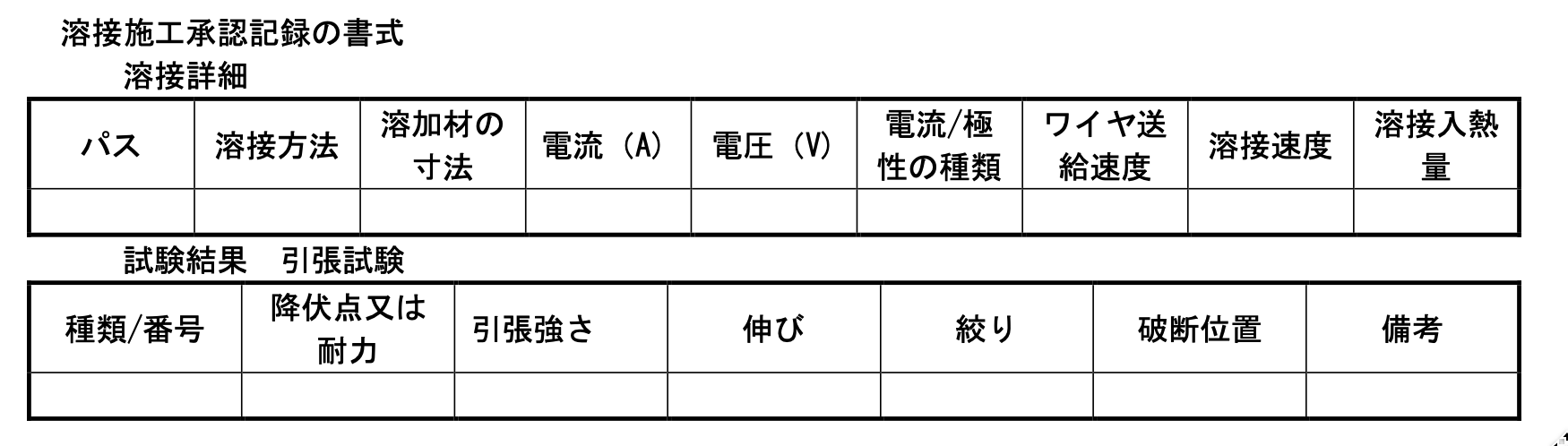

参考までに図1に記録の書式の一例を示します。
