動的粘弾性マスターカーブによる再生樹脂の物性確認

粘弾性とは？

粘弾性とは、弾性（エネルギー貯蔵）と粘性（エネルギー散逸）の両方の性質を有する高分子に特徴的な物性です。
周期的に力を加え、応答を評価することにより、内部構造や分子運動に関する情報が得られます。周波数依存性や温度依存性を測定し、時間温度換算則により得られるマスターカーブで、長時間から短時間の広い時間スケールの挙動を予測することができます。

動的粘弾性測定

動的粘弾性測定により貯蔵弾性率、損失弾性率、損失正接、ガラス転移温度等の物性値が得られます。

高分子材料は、分子量や分子構造の異なる分子鎖がランダムに絡み合い、さらに結晶部と非晶部が混在した状態で形成されています。この状態を把握するには動的粘弾性の測定が有効です。動的粘弾性の周波数特性（周波数分散）、温度特性（温度分散）を評価し、時間温度換算則によりマスターカーブを作成できます。この結果から、実験では得られない、非常に長時間（低周波数）におこる変形から非常に短時間におこる変形（高周波数）の物性を予測できます。

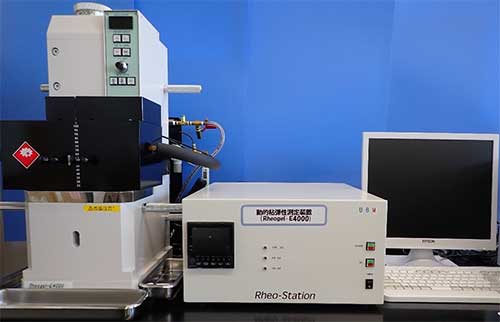

装置仕様

• 【仕様】

  • 温度：-150℃～400℃
  • 周波数：0.1Hz～1000Hz （波形：正弦波または合成波）
  • 動ひずみ：0.1µm～100µm （分解能：0.01µm）
  • 動荷重：0.001N～10N （分解能：0.0001N）

  【ジグと試料形状（mm）】

  （引張） 幅：2～5、長さ：10～35、厚さ：0.01～4

  （圧縮） 直径：2～35、厚さ：1～10

  （曲げ） 幅：2～5、長さ：15～40、厚さ：0.5～4

  ※材質により、制限が変わります。

•

適応できる例

樹脂・ゴム等の高分子材料、炭素繊維や無機粒子などで強化された樹脂複合材料

適応事例：再生ポリエチレンテレフタレート（PET）フィルムの動的粘弾性

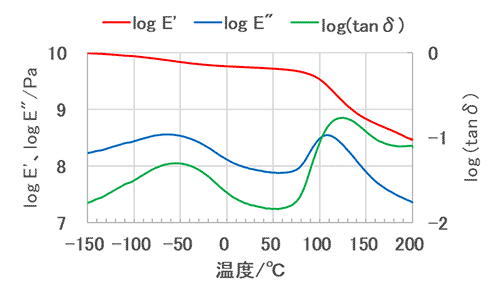

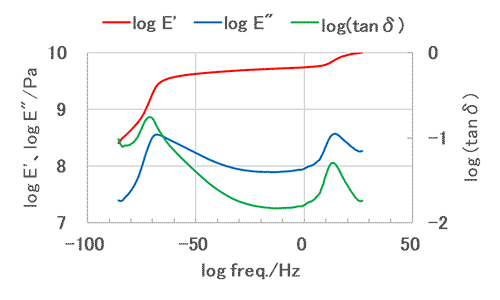

E'：貯蔵弾性率、E"：損失弾性率、tanδ：損失正接の温度依存性とマスターカーブ

※ マテリアルリサイクルや熱・光・経時等による劣化調査やCAE用データの取得等にもご活用いただけます。お気軽にご相談ください。
