ARGUSシステムによる高精度ひずみ測定

ARGUS^※システム高精度ひずみ測定とは

自動車用の薄板開発ではプレス成形時の変形挙動が重要になります。ARGUSでは、変形前後の表面マークの変異測定により、複雑形状部材全体のひずみ評価が可能です。また、CAEパラメーターにも利用でき、高精度CAE解析を用いて部材の開発・生産工程の高速化・省力化に貢献できます。

※ ドイツ Carl ZEISS社製

ARGUSシステムの特徴

1. 試験機の構造に関係なく適用可能
   変形中のサンプルが見えなくても、試験後のひずみを精度よく取得できます。
2. 全周方向のひずみを取得

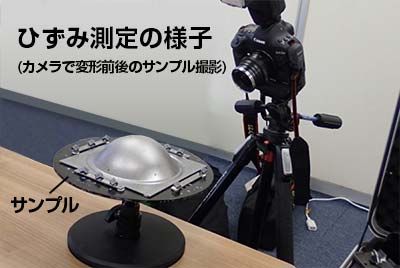

   写真測量による計測でサンプル全領域のひずみを取得できます。
3. CAEとの高い親和性
   各データ点は六角メッシュによる結果で、CAE解析と比較しやすいデータです。
4. ARAMISと併用
   マーキングはARAMISと共存でき、ARAMISと併用したひずみデータ取得可能です。

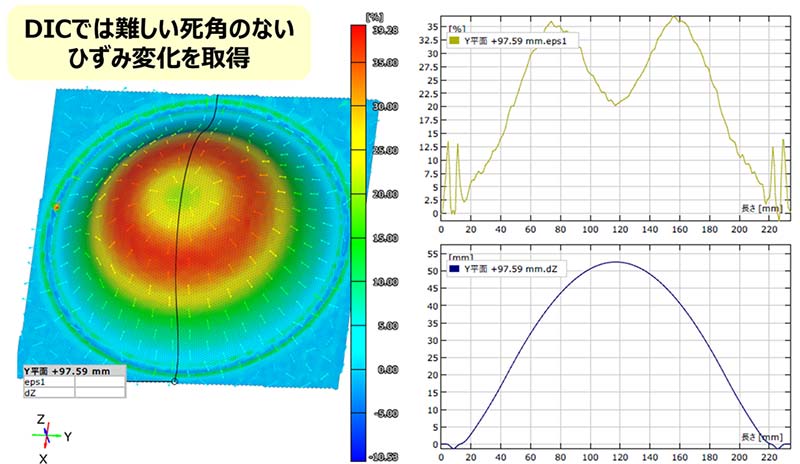

ARGUSシステムによる高精度ひずみ測定事例
