シャワー方式の複合サイクル腐食試験(CCT)-新JASO対応-

新JASOに対応したシャワー方式の複合サイクル腐食試験を実施いたします。
オーバーヘッド方式の採用により Ford規格にも対応いたします。

長らくCCT試験の主流であったJASO M609-91が2024年に廃止され、従来の塩水噴霧方式より液滴が大きな塩水シャワー方式が新たに規定されました。当社では改訂されたJASO M609-24（新JASO）のシャワー方式にも対応しております。

試験片作製から、シャワー方式でのCCT試験実施、その後の腐食解析まで幅広く承っております。

シャワー方式にも複数あり、塩水噴霧方式のように下から上に吹き上げるタイプ（ボトムシャワー）と、槽内上部から吹きかけるタイプ（オーバーヘッドシャワー）とがあり、Ford CETP 00.00-L-467 ではオーバーヘッドシャワーが要求されています。

当社試験機は揺動型のオーバーヘッドシャワー方式を採用し、Ford社の規格にも対応しております。

項目	仕様

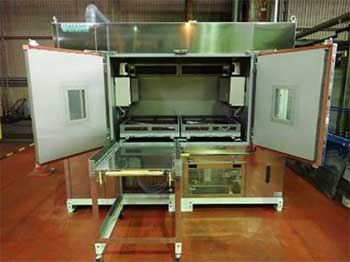

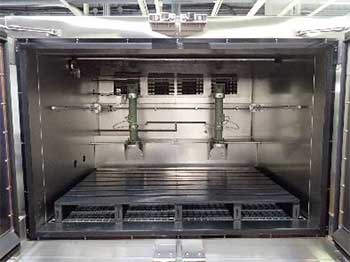

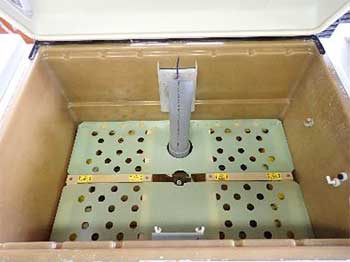

装置名称	① Q-FOG CRH-600-HTCR （Q-Lab社製）	② CCT－Z （スガ試験機製）	③ BQD-1600 （板橋理化工業製）
試験槽内寸法	W1090 mm×D660 mm×H460 mm	W1600 mm×D1000 mm×H1100 mm	W1000mm × D700mm × H500mm
シャワー方式	オーバーヘッド方式（スイング可能）	オーバーヘッド方式（スイング非対応）	オーバーヘッド方式（スイング可能）
温度範囲	噴霧 20～60℃ 乾燥 20～70℃ 湿潤 20～60℃ シャワー 20～50℃	噴霧 30～50℃ 乾燥 20～70℃ 湿潤 20～70℃ シャワー 30～50℃ 低温－20～20℃	噴霧 35～50℃ 乾燥 20～80℃ 湿潤 20～70℃ シャワー 20～50℃ 低温－20～20℃
耐荷重	113 kg	400 kg	200 kg
対応規格	Ford CETP 00.00-L-467、GW 14872、GM 9540P、SAE J 2334、 JASO M 609-24 B法/C法など	GW 14872、GM 9540P、SAE J 2334、JASO M 609-24 B法/C法、 JASO M 609-91　低温サイクルなど	Ford CETP 00.00-L-467、GW 14872、GM 9540P、SAE J 2334、 JASO M 609-24 B法/C法、 JASO M 609-91 低温サイクルなど
