事例集

低温または高温の流体流通系で使用される部品に対し、圧力損失測定を行います。

圧力損失測定試験の実施方法

• 装置、測定機器のカスタマイズ測定

低温または高温の流体流通系で使用される部品（センサ、熱交換器、配管、容器等）について、お客様の使用環境を模擬した装置を組み立て、設定温度および設定流量に応じた圧力損失を測定します。
以下、カスタマイズの条件例です。
（1）流体： 液体（水、シリコンオイル、ロングライフクーラント等）、ガス（空気、窒素等）
（2）温度：低温側：－20℃、高温側：120℃
（3）その他：

• 社内所有品、レンタル品をフレキシブルに使用し、流体流通系を組み立て
• CAE解析と組み合わせ可能
• 繰り返し耐久試験と組み合わせ可能

圧力損失測定試験の実施例

• 試験フロー（例）

  • 流体：シリコンオイル

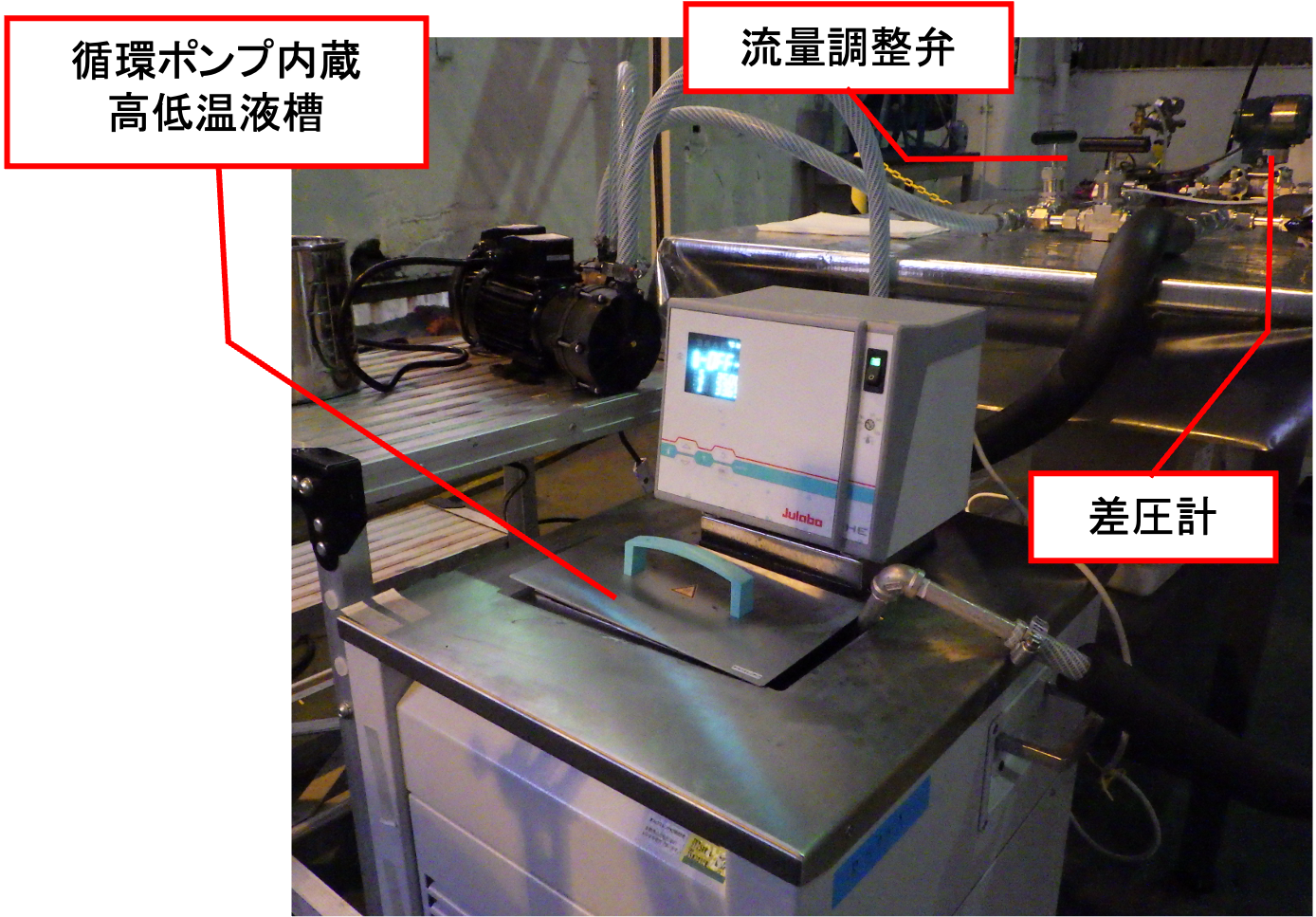

  • 流体流通系：高低温対応の循環恒温液槽
  • 温度：－20℃～120℃
  • 流量：5～25L/min
  • 測定：流量一定での圧力損失測定



•

  適用分野

  • 特殊形状配管部品
  • 特殊形状容器部品
  • 熱交換器等の高圧力損失部品
  • 部品圧力損失の数値計算結果の検証

※ご要望の試験仕様・条件に合わせて、試験装置、流体等をカスタマイズして、試験を実施します。また、試験装置の設計・製作・販売も行います。お気軽にご相談ください。
