事例集

引張試験、曲げ試験、圧縮試験などFRPの機械的性質の評価

繊維強化プラスチックおよび金属材料のJISに準拠した各種試験が可能

繊維強化プラスチックの機械試験方法

• 引張試験

• • 等方性および直交異方性繊維強化プラスチックの試験条件：JIS K 7164 （ダンベル形試験片）

• 曲げ試験

• • ガラス繊維強化プラスチック(GFRP)の曲げ試験方法：JIS K 7055
  • 炭素繊維強化プラスチック(CFRP)の曲げ試験方法： JIS K 7074

• 圧縮試験

• • 繊維強化プラスチック－積層板の面内圧縮特性の求め方： JIS K 7018（せん断負荷方式）

• 疲労試験

• • 炭素繊維強化プラスチックの面内圧縮試験方法： JIS K 7076
  • 平面曲げ疲れ試験方法：JIS Z 2275 準拠

• 試験機の仕様

  引張・圧縮試験

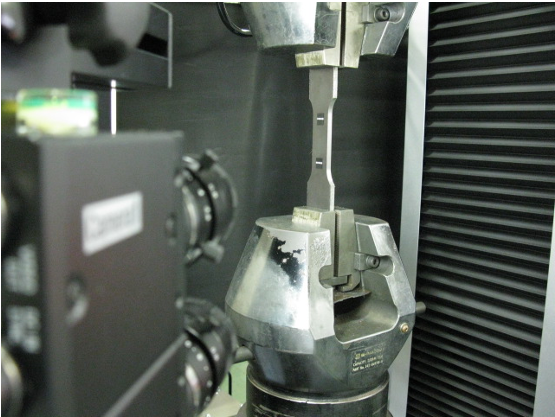

  非接触式伸び計の採用により、試験片を傷つけずに歪みデータの測定が可能

  • 荷重容量：500N，10kN，100kN，250kN
  • 制御：荷重および変位制御

  曲げ試験

  • 荷重容量：500N，10kN，100kN，250kN
  • 3点曲げ、4点曲げ

•

試験期間、その他

• 疲労試験、その他については、ご要望に合わせて最適な試験方法を提案させていただきます。
• 試験温度については、別途お問い合わせください。
• 1週間から1ヶ月程度となります。
