事例集

実際のデバイスを用いて接触熱抵抗を測定いたします。

パワーデバイスの接触熱抵抗測定

• 熱マネージメントのためのCAE伝熱解析において、接触熱抵抗は重要なパラメータです。
• CAE解析の妥当性確認やトライアル回数低減のためには、接触熱抵抗データが重要です。
• パワーデバイス使用時の熱発生の影響を明らかにするため、接触熱抵抗を測定いたします。荷重負荷の影響も調査可能です。
• 実際のパワーデバイスを用いて接触熱抵抗を測定することで、CAE解析の精度向上が期待できます。

実際のパワーデバイスの熱抵抗測定事例（荷重依存）

• 接触熱抵抗測定のためには、サンプルに荷重を負荷しながら測定できる試験環境が重要です。当社は熱流測定装置（最大荷重0.5kN）を導入しております。より高負荷が必要な場合にはオートグラフ（50kN）を用いての試験も可能です。

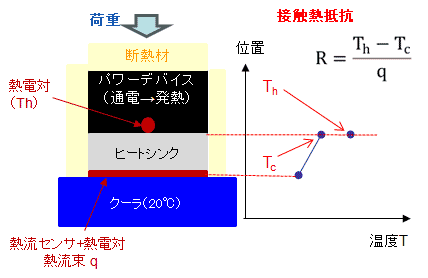

• サンプルをヒータで加熱し、反対側をペルチェ素子もしくは水冷ユニットなどのクーラで冷却して、熱流を安定させた状態で、対象の温度を測定します（定常法）。
