モータの軸電圧測定

インバータ駆動モータの軸電圧/電流を測定いたします。

xEV（HEV、BEVなど）用駆動モータは高出力密度（小型、高性能、高効率）が求められており、その要素技術として、インバータキャリア周波数や駆動電圧/電流の増加、および急速充電の観点からも高電圧化（800 Vなど）の動きが高まっております。一方、高周波/高電圧化に伴って軸受け内部に電流*¹が流れることから、それに起因する軸受けの電食が課題となっています。

＊1）インバータのスイッチングにより発生するコモンモード電圧がモータ内の浮遊容量により　分圧され、軸受け内外輪に電位差（軸電圧）が生じ、この電位差によって軸受け内グリース等が絶縁破壊を起こし、軸受け内部に電流（軸電流）が流れる。

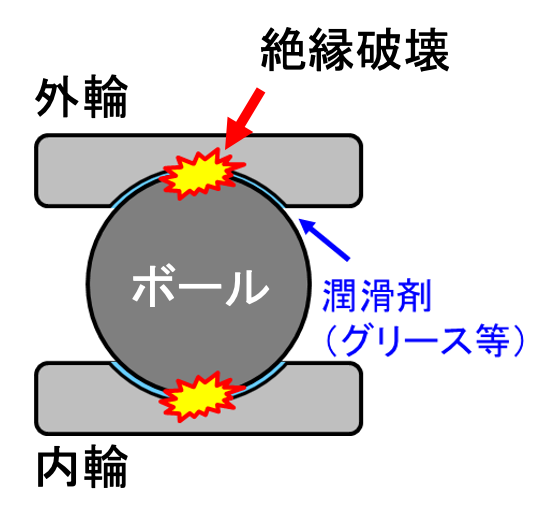

軸受け断面

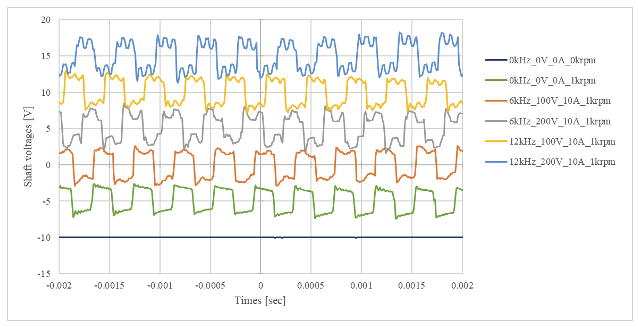

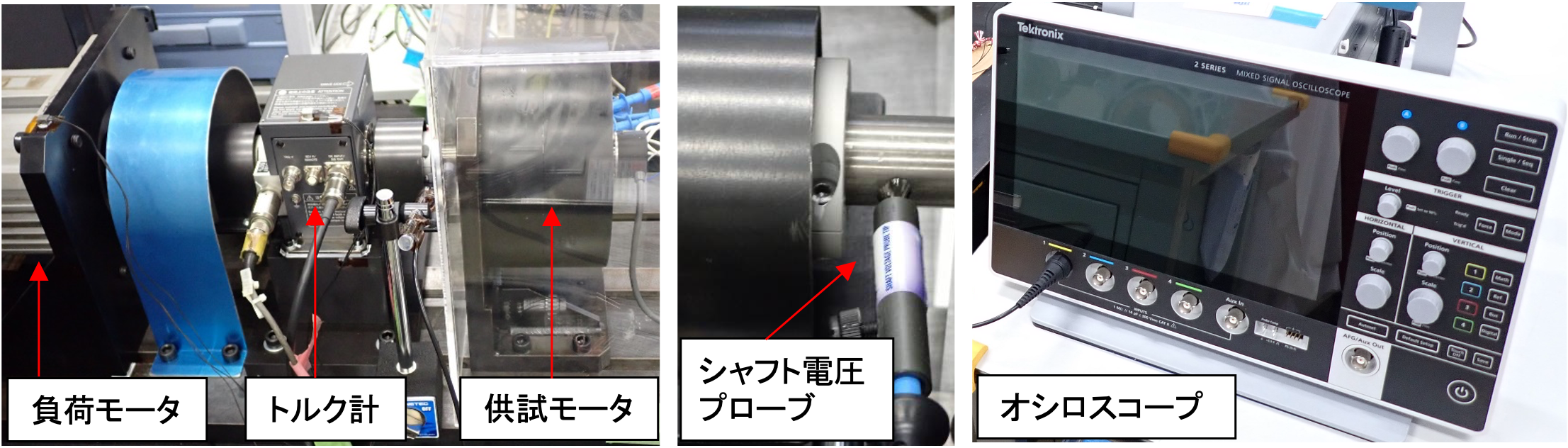

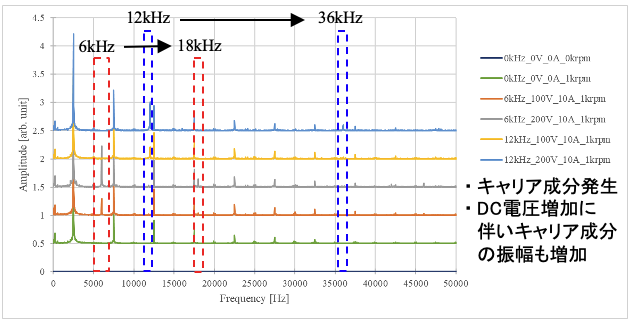

＊供試モータシャフトに特殊電圧プローブを接触させ、接地との電位差をオシロスコープで計測
