事例集

JIS K 5600-5-1　耐屈曲性タイプ2に準拠した塗膜の耐屈曲性を評価いたします。

塗装板の評価

• 塗装金属板(有機被覆金属板)の性能評価として規定されるJIS K 5600のうちJIS K 5600-5-1耐屈曲性（円筒形マンドレル法）タイプ2（タイプ1は別途ご相談ください）、ISO1519‐2、ASTM D1737に規定される塗膜(有機被覆)の評価を行います。

  ※JIS K 5600のその他規格評価も承ります

• 規格	項目
  JIS K 5600-5-1	耐屈曲性（円筒形マンドレル法）
  JIS K 5600-5-3	耐おもり落下性
  JIS K 5600-5-4	引っかき硬度（鉛筆法）
  JIS K 5600-5-6	付着性（クロスカット法）
  JIS K 5600-5-7	付着性（プルオフ法）
  JIS K 5600-7-1	耐中性塩水噴霧性
  JIS K 5600-7-7	促進耐候性及び促進耐光性（キセノンランプ法）
  JIS K 5600-7-9	サイクル腐食試験方法－塩水噴霧／乾燥／湿潤

試験適用条件

• • 材料

    塗装された鋼板、アルミ板など

  • サイズ

    幅：10～100mm程度、 長さ：100～200mm程度、 厚さ：～1.5mmt程度

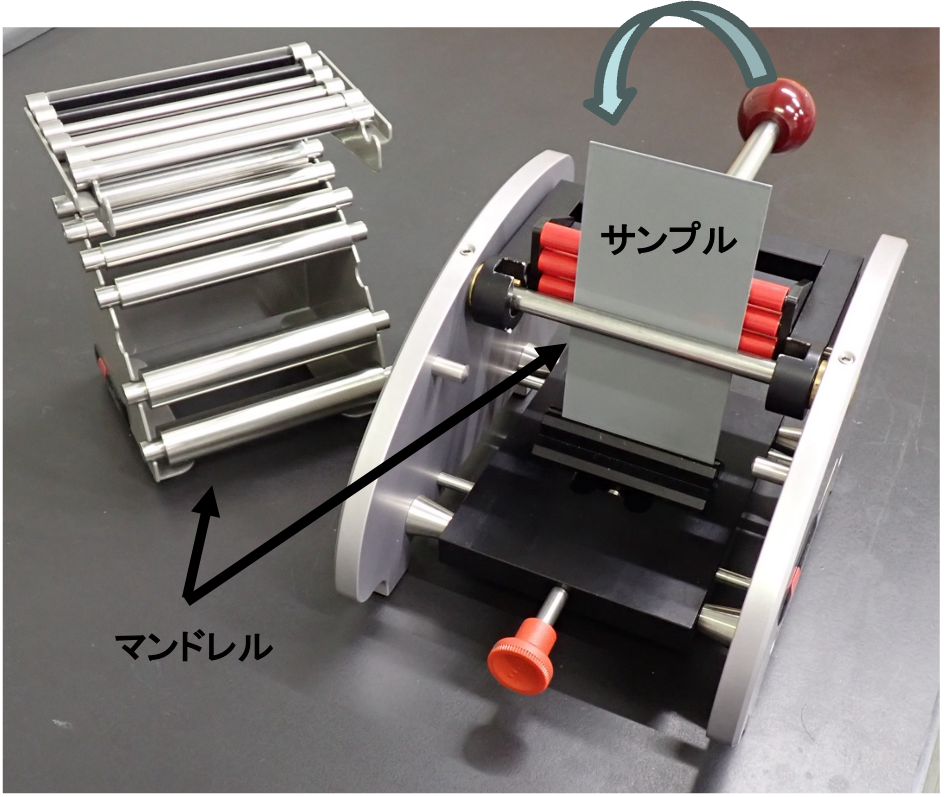

  • マンドレル

    φ2～φ50まで、15水準以上

  • 試験後の評価

    • ・マイクロスコープ、3D形状測定機等による割れ部の観察
    • ・SEM、EPMA等による剥離界面の特定

  ＊ 加熱・冷却後のサンプルも試験可能ですので、ご相談ください。
  その他、上記条件以外も検討いたします。

•

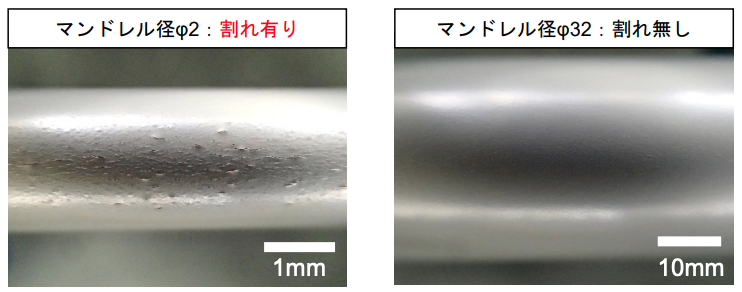

実施例：電着塗装鋼板の耐屈曲性試験　 （試験対象材：0.8mmt電着塗装材）
