No.82「次世代電池研究開発のための試作・評価・解析技術特集（1）」

なぜいまこれが？

当社では、Li拡散挙動に影響する活物質-固体電解質の構造を明らかにするため、走査透過電子顕微鏡（STEM）による形態観察、元素分析および化学結合状態の解析データを提供してきました。今回、電子線照射損傷が顕著で、これまで解析が困難であったアルジロダイト型硫化物固体電解質の結晶性をSTEM像により評価することに成功しました。

これがポイント！

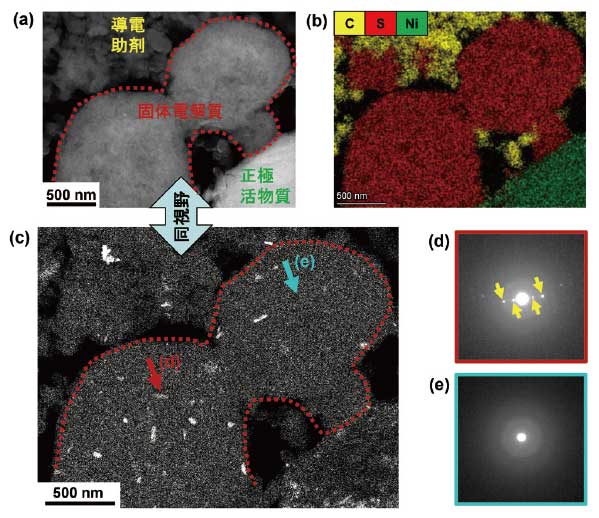

集束イオンビーム加工装置により薄片化した硫化物系全固体電池の正極層（図1a, b）において、STEM像取得条件の最適化により、固体電解質内にナノスケールの明るい粒子が認められました（図1c）。明るい粒子が結晶であることを示す回折点が電子回折図形（図1d）で確認できます。一方、周囲の暗いコントラスト部は、非晶質由来のハローパターン（図1e）が得られます。本手法は、サイクル試験に伴う局所的な固体電解 質の非晶質化の評価に有効となります。

お気軽にご相談ください。
