No.82「次世代電池研究開発のための試作・評価・解析技術特集（4）」

当社では、合材電極と集電箔をそれぞれ適切な被着体に接着することで、全固体LIBの合材電極と集電箔との界面の密着強度評価を可能としました。

電池材料は、空気中の水分と反応して加水分解を起こし、人体に有害な硫化水素を発生する可能性があるため、低露点下（-60℃程度）での取り扱いが求められます。電池材料の機械物性を評価するため、グローブボックス内不活性ガス雰囲気下での強度試験を可能としました。

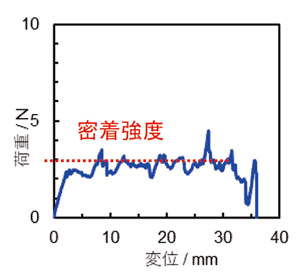

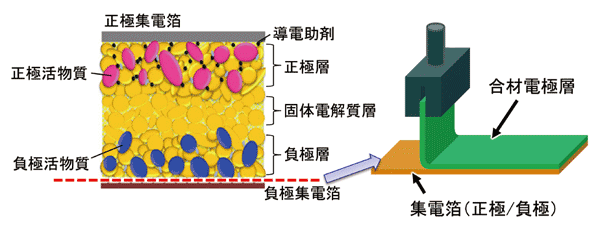

全固体LIBの各層は相互に密着しており、供試材そのままでは把持部が存在しないため、密着強度試験が成立しません。合材電極は、接着剤の種類によっては密着性が不十分である事があります。把持方法を確立することで、合材層と集電金属箔間の密着強度試験を成立させました（図1）集電箔と合材電極の界面剥離試験を実施した際の荷重-変位線図を図2に例示します。この試験では界面剥離過程の荷重推移を得ることができ、これが密着強度となります。各層の接着力より合材電極の凝集力が弱い場合には、合材電極の凝集力を評価することにも活用可能です。全固体LIBのみならず、液系LIB封止部分の密着性評価などにも応用可能です。電池材料の強度評価には、是非当社サービスをご活用下さい。
